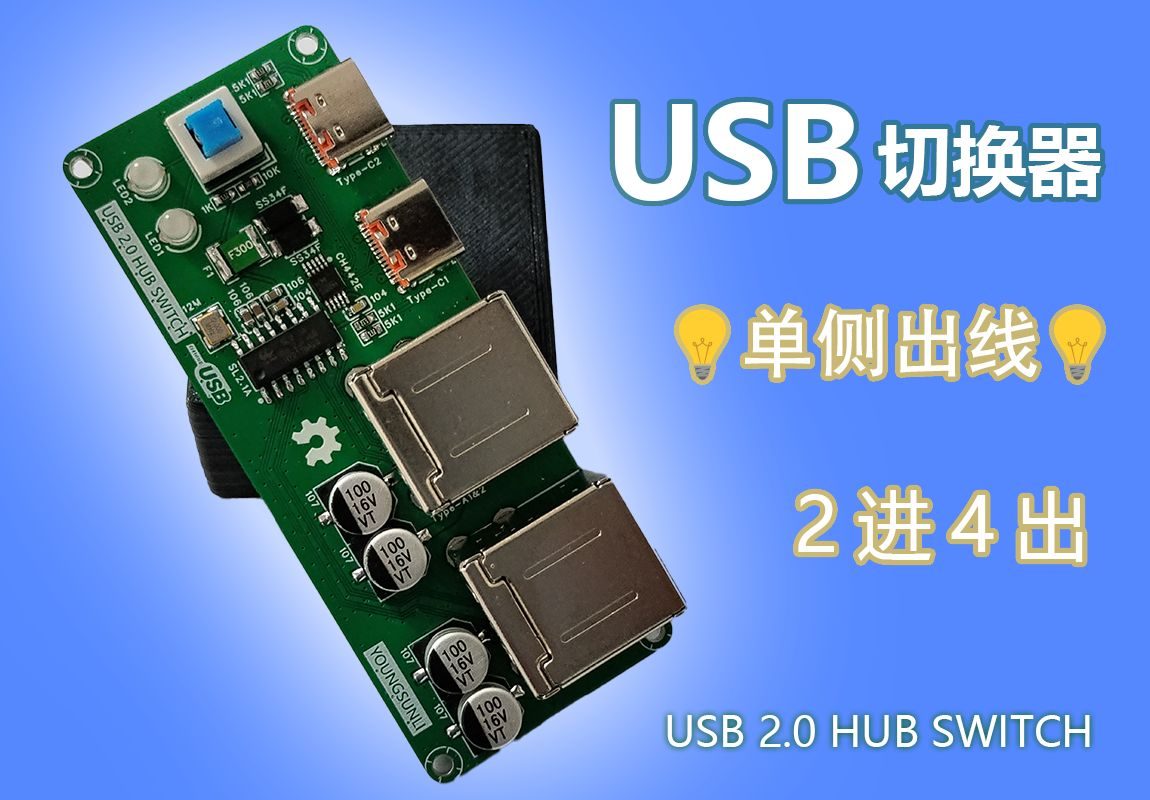

迷你 USB HUB 切换器

一个支持在 2 台主机设备 之间一键切换 4 个 USB 设备 的 USB 2.0 HUB 切换器 (2 进 4 出).

特点

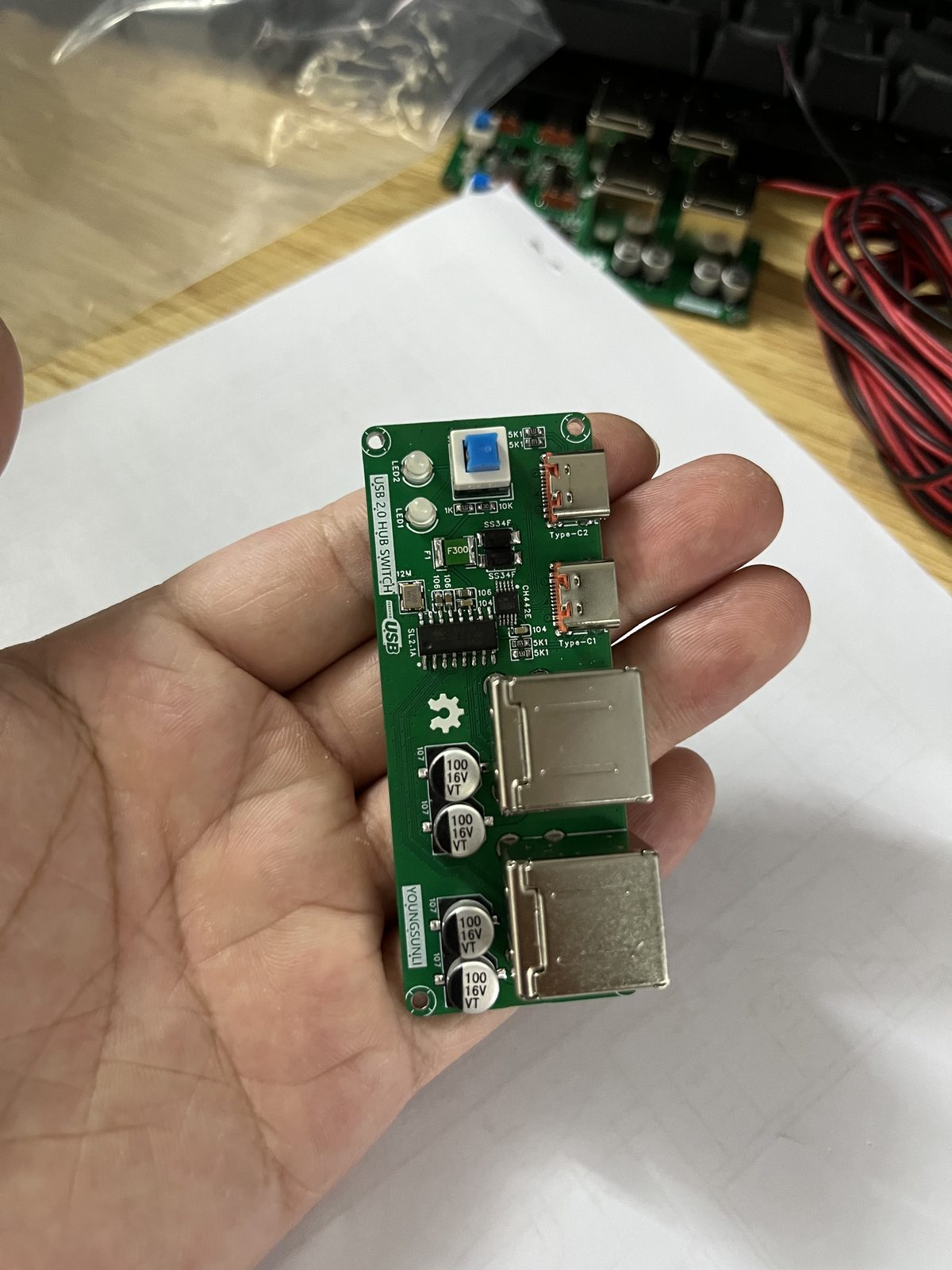

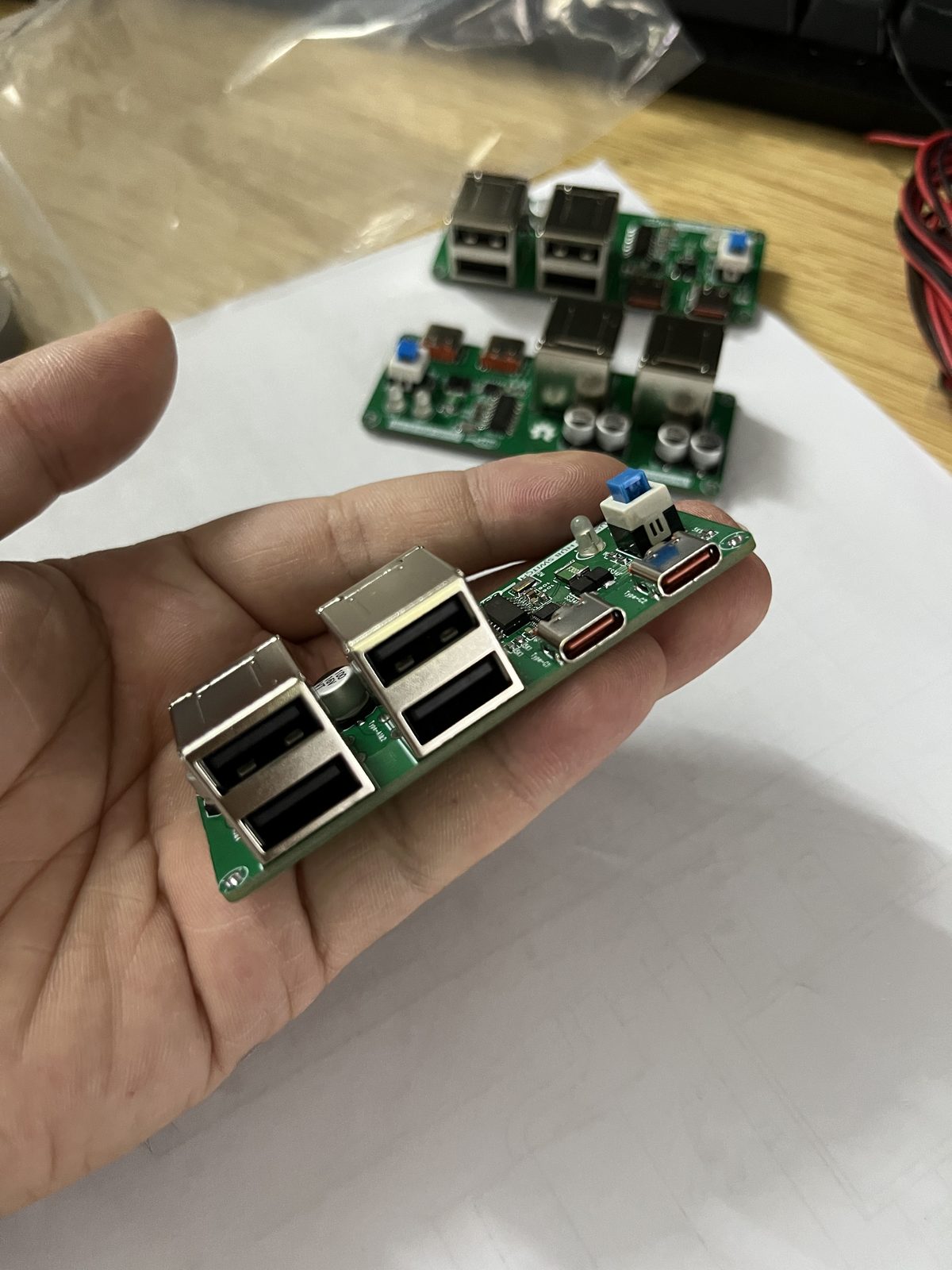

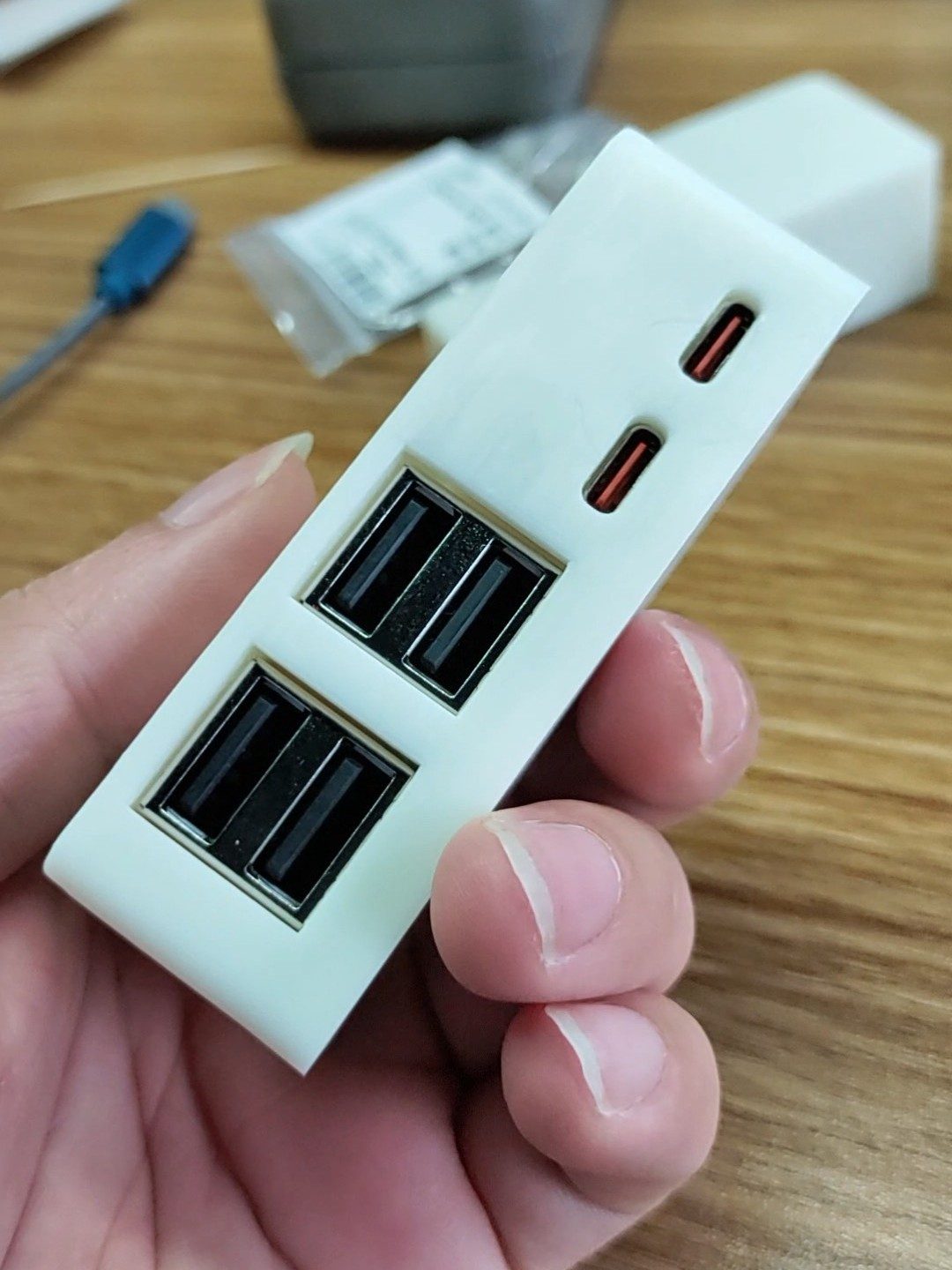

体积小巧精致, 💡单侧出线💡, 比四面八方出线的, 更适合直接放在桌面, 不需要延长按钮也可以让桌面保持整洁.

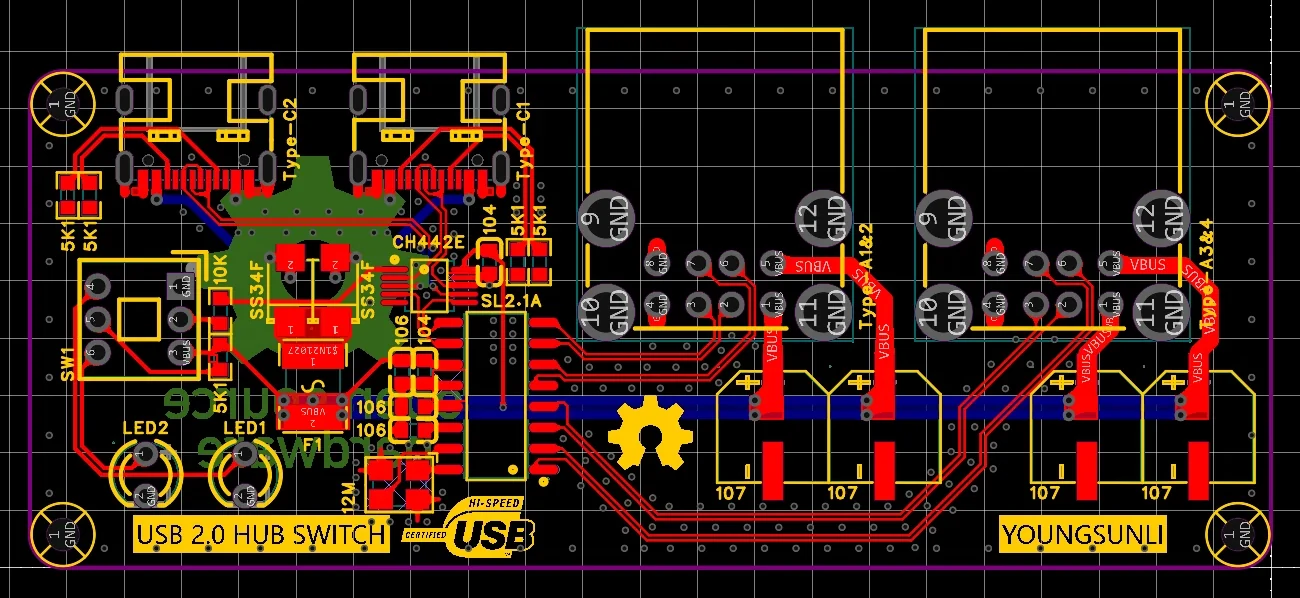

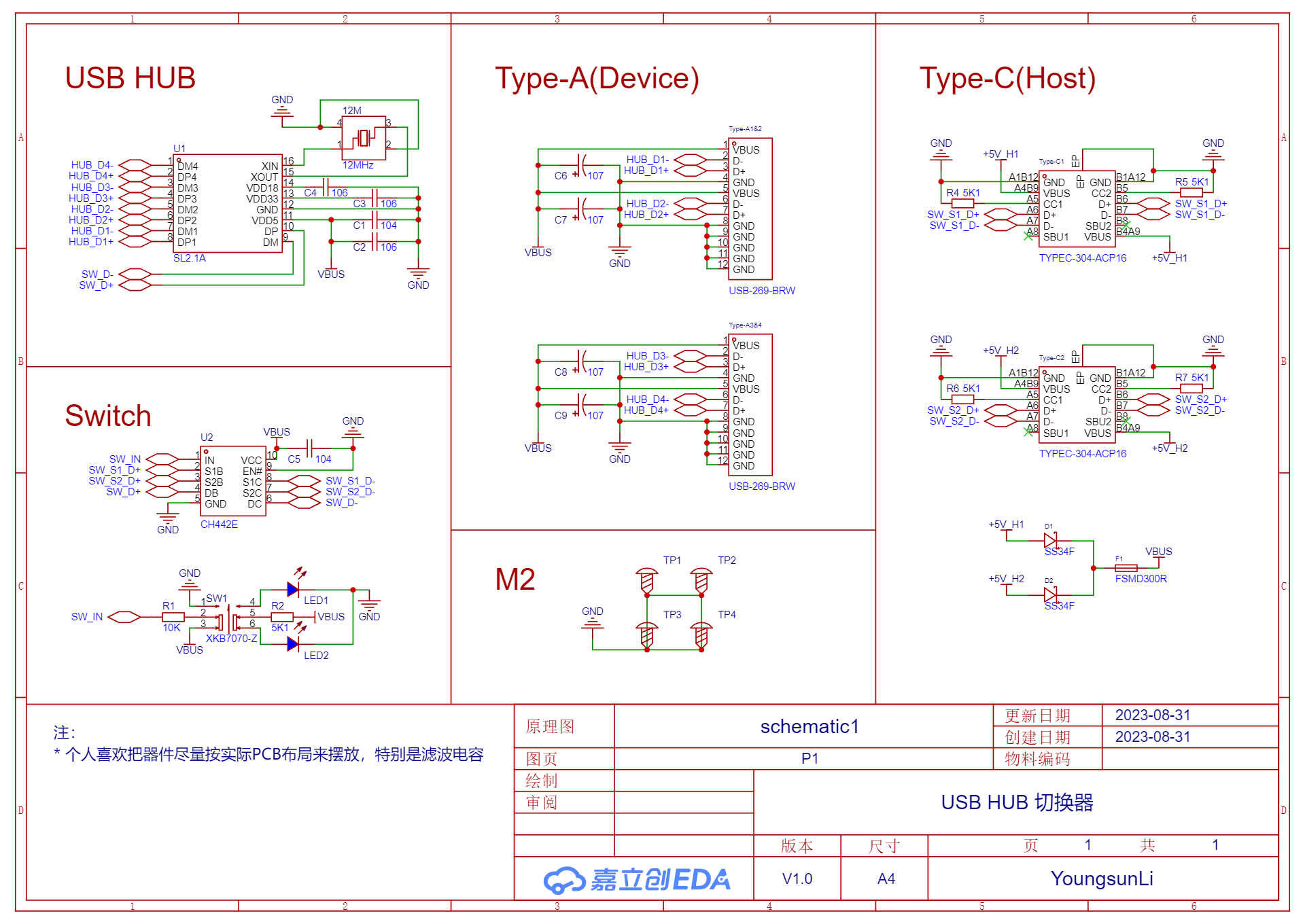

原理图与 PCB

完整工程已开源到立创开源硬件平台: USB HUB 切换器 (GPL 3.0), 可以直接打开或复刻.

其他说明

• 原理图个人喜欢把器件尽量按实际 PCB 布局来摆放, 特别是滤波电容.
• 不计划考虑 TVS, 但是芯片自带 ESD 保护 (HBM 级别).
• 不计划考虑独立供电, 因为双主机接入时, 供电是充足的; 单主机时, 另一个 Type-C 可以接供电, 不过注意选择压降低的二极管, 我这里是 SS34F.
• 自恢复保险丝 F1 可以选择封装大小差不多, 保持电流小一点, 动作时间快一点的, 这样更安全, 我这里考虑到需要给 USB 设备充电才选的 3A; 不建议一堆锡连过来, 因为 F1 可以预防大电流短路烧坏电脑主板.
• SL2.1A 的外置晶振不需要加额外的负载电容.
• LED 指示灯建议使用雾状的或者灯珠带颜色的; 另外 R2 使用 5K1 阻值是为了亮度低点不那么刺眼, 同时避免发热影响 F1.
• SW1 裸板使用的建议选用平头的; 另外不要问我为什么 SW1 就可以实现 2 路单刀双掷还要加一个开关芯片🤣.

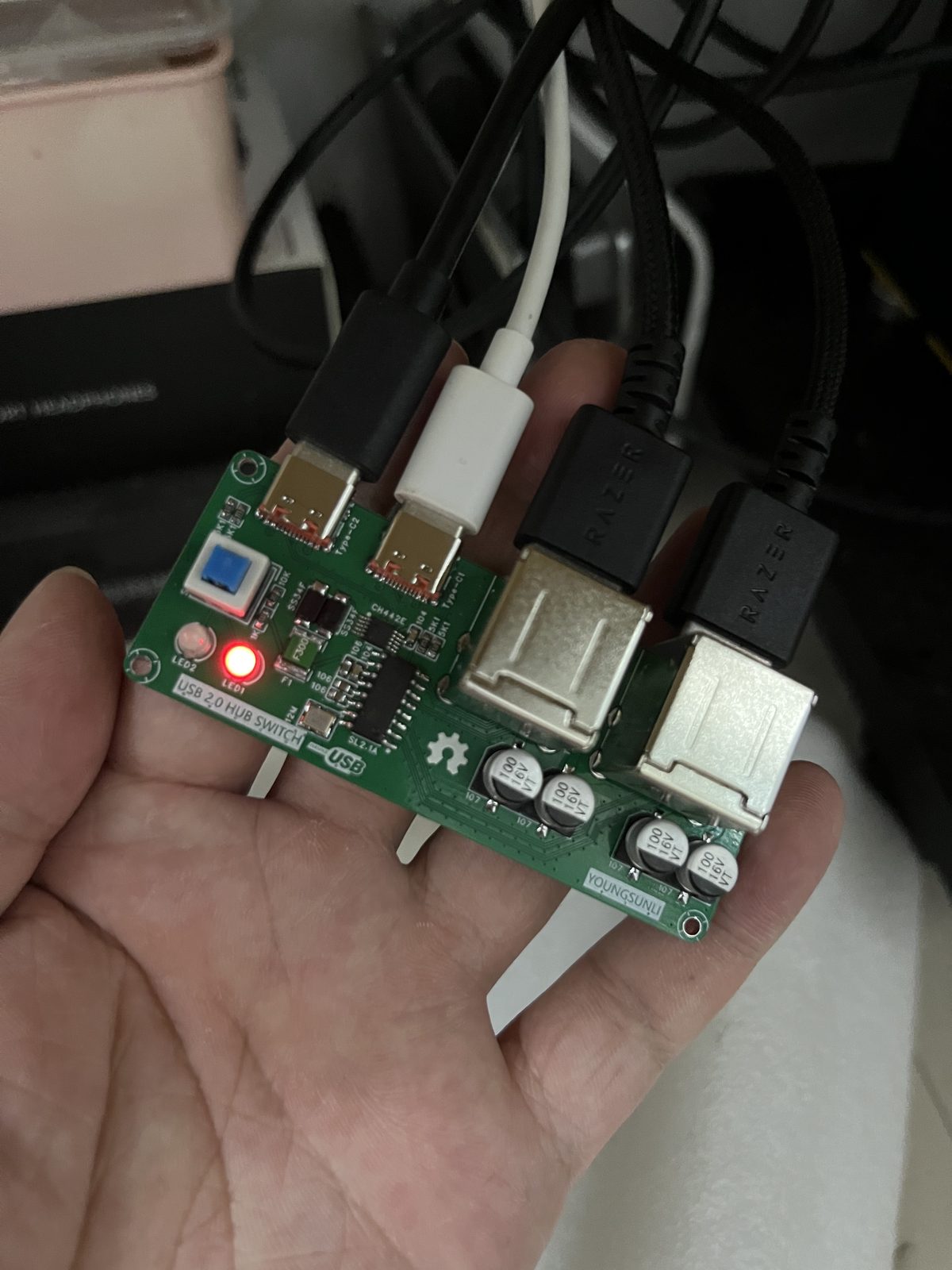

实际使用

实际使用了三个多月, 非常稳定, 可放心复刻. 不足之处希望各位大佬指出✍🏻
